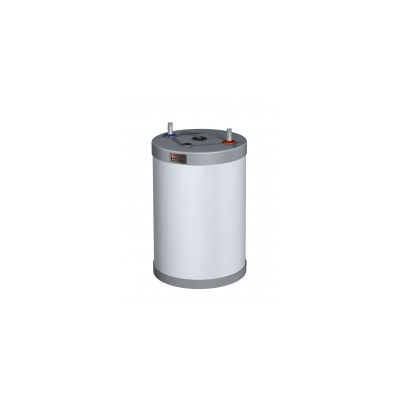

Zbiornik ciepłej wody użytkowej ACV Comfort 100 (105 l / 21 kW)

Kategoria: Zbiorniki wody ACV (Comfort)

Broszura zbiornika typu Comfort ACV

Instrukcja - zbiornik Comfort - ACV

Ogólna charakterystyka

  • Pojemność całkowita (L) :    105
  • Nominalna moc cieplna (kW) :    23
  • Wymiary - Szerokość (mm) :    525
  • Wymiary - Wysokość (mm) :    845 total

Opis produktu (*)

  • Pozycje montażu: stojąca lub wisząca pionowo
  • Wykonany wg konstrukcji "zbiornik w zbiorniku"
  • Wewnętrzny zasobnik ciepłej wody ze stali nierdzewnej
  • Wysokiej jakości izolacja: 30 mm
  • Wysokiej jakości wykończenie
  • Klasa efektywności energetycznej: C

Charakterystyka konstrukcji

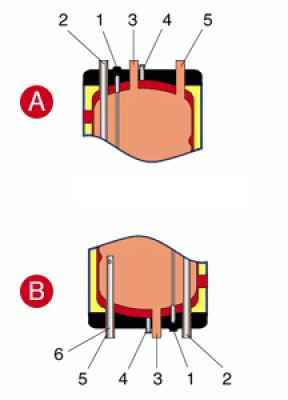

Konstrukcja Smart

A: Stojący

  1. Termoregulator
  2. Wlot zimnej wody
  3. Króciec cyrkulacyjny
  4. Odpowietrznik
  5. Wylot ciepłej wody

B: Wiszący

  1. Termoregulator
  2. Wylot ciepłej wody
  3. Króciec cyrkulacyjny
  4. Spust
  5. Wlot zimnej wody
  6. Dysza rozproszeniowa

Specyfikacja techniczna

Charakterystyki Wartość
Pojemność obiegu grzewczego 30 L
Pojemność całkowita 105 L
Powierzchnia grzewcza zasobnika c.w. 1,03 m2
Strata ciśnienia 17 mbar
Przepływ czynnika grzewczego 2100 L/h
Podłączenie kotła (F) 1" Ø
Podłączenie c.w. (M) 3/4" Ø
Cyrkulacja  3/4" (F) Ø
Maks. temperatura pracy 90 °C
Maks. ciśnienie pracy (ogrzewanie) 3 bar
Maks. ciśnienie pracy (ciepła woda) 8,6 bar
Wymiary - Szerokość 565 mm
Wymiary - Wysokość  800 mm
Straty podczas stanu gotowości (ΔT:45K)  105 W

Dane wyjściowe

Charakterystyki Wartość
Wydatek szczytowy przy 40 °C 236 L/10’
Wydatek szczytowy 1 godziny przy 40 °C 784 L/60'
Wydatek trwały przy 40 °C 658 L/h
Wydatek szczytowy przy 45 °C 202 L/10’
Wydatek szczytowy 1 godziny przy 45 °C 672 L/60'
Wydatek trwały przy 45 °C 564 L/h
Wydatek szczytowy przy 60 °C 117 L/10’
Wydatek szczytowy 1 godziny przy 60 °C 384 L/60’
Wydatek trwały przy 60 °C 320 L/h
Współczynnik (NL) 1,0
Czas podgrzewu od 10 do 80°C (kocioł) 24 min
Maks. moc (kocioł) 23 kW

(*)

  • Oferowane produkty mogą się różnić się w innych krajach. Skonsultuj się ze swoim sprzedawcą.
  • Wszystkie wartości podane są informacyjnie. Sprawdź je z naszymi materiałami technicznymi.
  • Następujące warunki pracy obowiązywały przy określaniu wydajności ciepłej wody:
    Zasilanie (woda zimna): 10°C
    Woda grzewcza: 80°C (kotły), 85°C (podgrzewacze) lub 90°C (HeatMaster)
